[原 理]
所謂真空干燥，就是將干燥物料處在真空條件下，進行加熱干燥，如果利用真空泵進行抽濕，則加快了干燥速率。
注：如采用冷凝器，物料中的溶劑可通過冷凝器加以回收；如采用SK系列水環真空泵或ZSWJ系列水力噴射真空泵機組，可不用冷凝器，節省投資。
[應 用]
YZG/FZG真空干燥機適用于在高溫下易分解，聚合或變質的熱敏性物料的低溫干燥；YZG/FZG真空干燥機被廣泛地應用在制藥、化工、食品、電子等行業。
[特 點]
真空下物料溶液的沸點降低，使蒸發器的傳熱推動力增大，因此對一定的傳熱量可以節省蒸發器的傳熱面積。
蒸發操作的熱源可采用低壓蒸汽或廢熱蒸汽及熱水循環。
蒸發器熱損失少
在干燥前可進行消毒處理，干燥過程中無任何不純物混入，符合GMP要求。
YZG/FZG真空干燥機屬于靜態真空干燥機，故干燥物料的形體不會損壞。
[技術參數]
|
|
YZG-600 ΦxL |
YZG-1000 ΦxL |
YZG-1400 ΦxL |
FZG-15 LxWxH |
|
箱內尺寸 |
600x976 |
1000x1527 |
1400x2054 |
1500x1400x1220 |
|
箱外尺寸 |
1153x810x1020 |
1693x1190x1500 |
2386x1657x1920 |
1513x1924x2060 |
|
烘架層數 |
4 |
6 |
8 |
8 |
|
層間距離 |
81 |
102 |
102 |
122 |
|
烘盤尺寸 |
310x600x45 |
460x640x45 |
460x640x45 |
460x640x45 |
|
烘盤數 |
4 |
12 |
32 |
32 |
|
烘架管內允許壓力（MPa） |
≤0.784(8kg/cm2) |
<0.784 |
<0.784 |
<0.784 |
|
箱內溫度（°C） |
≤150 |
≤150 |
≤150 |
≤150 |
|
箱內空載真空度（托） |
≤30 |
|
在30托真空度，加熱溫度110°C時，水的氣化率（kg/m2-h） |
7.2 |
|
用冷凝器時，真空泵型號、功率（Kw） |
2X-15A 2.2kw |
2X-70A 5.5kw |
2X-70A 5.5kw |
2X-70A 5.5kw |
|
不用冷凝器時，真空泵型號、功率（Kw） |
SK-1.5 4kw |
SK-3 5.5kw |
SK-6 11kw |
SK-6 11kw |
|
干燥箱重量（Kg） |
250 |
800 |
1000 |
2100 |
注：上述數據，僅供參考，如有特殊要求，本廠提供設計，咨詢服務。

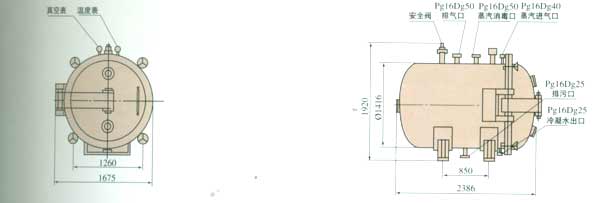

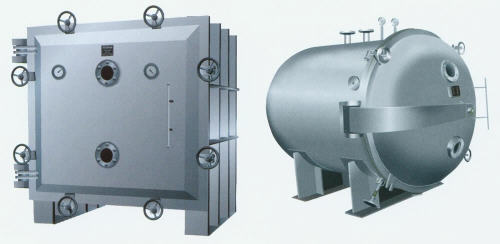

YZG-1400圓筒真空干燥機

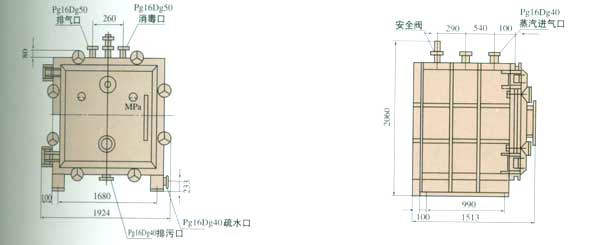

FZG-15方形真空干燥機

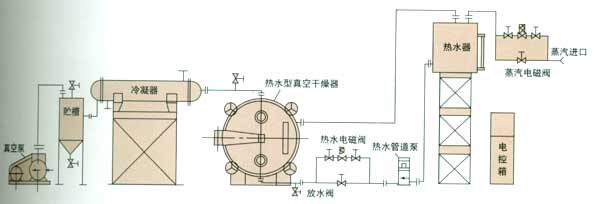

熱水自動溫控循環、溶劑回收、真空干燥系統圖

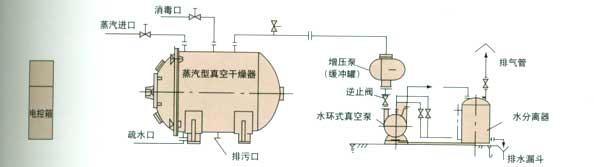

蒸汽加熱、溶劑不回收、真空干燥系統圖
|
